Kaip šiuolaikinėse elektros sistemose naudojami ES standartiniai viengysliai kabeliai be apvalkalo?

Elektros instaliacijai valdymo spintose, skirstomuosiuose skyduose, mašinose ir pastatų sistemose dažnai reikia kabelių, kuriuos būtų galima efektyviai nutiesti ribotose erdvėse, išlaikant stabilią elektros izoliaciją ir laidumą. Skirtingai nuo kabelių su papildomu išoriniu apvalkalu, viengysliai be apvalkalo kabeliai yra kompaktiškesni, todėl tinka daugeliui fiksuotų laidų ir vidinių jungčių.

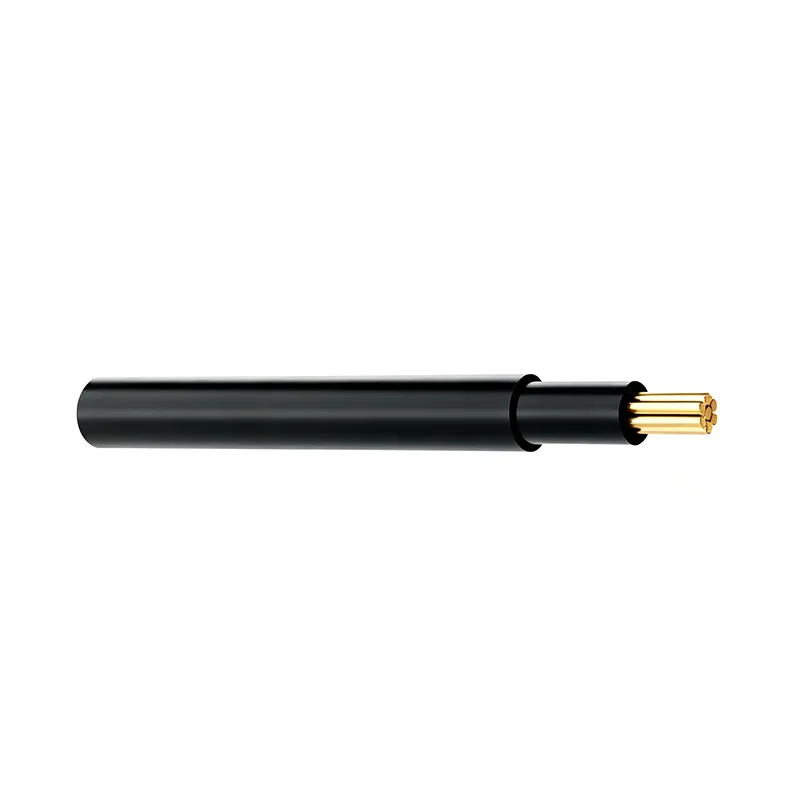

TheES standartiniai viengysliai kabeliai be apvalkalopateikėLINSHENGyra sukurti Europos standarto žemos įtampos elektros įrenginiams. Gaminių asortimente naudojami variniai laidininkai be deguonies, palaiko kietų ir suvytusių laidininkų konfigūracijas ir yra su PVC arba pritaikytomis izoliacinėmis medžiagomis. Dabartinė gaminio specifikacija apima 450/750 V vardinės įtampos diapazoną ir laidų skerspjūvius nuo 1,5 mm² iki 25 mm².

Kodėl viengysliai kabeliai naudingi vidiniam laidui?

Efektyvus maršruto parinkimas ribotose erdvėse

Elektros spintose ir automatikos įrangoje yra daug komponentų, gnybtų, jungiklių, relių ir valdymo įtaisų. Laidai dažnai turi eiti siaurais kanalais ir tam tikrais maršrutais tarp komponentų.

Viengyslė konstrukcija palengvina atskirų laidų nukreipimą ir išdėstymą. Montuotojai gali išdėstyti skirtingus laidininkus pagal spintos išdėstymą, o ne tvarkyti didesnį daugiagyslį kabelį, kur reikia atskirų jungčių.

Aiškesnės elektros jungtys

Atskiri laidininkai gali būti identifikuojami ir nutiesti atskirai, o tai gali supaprastinti prijungimo darbus skirstomųjų skydų ir valdymo spintų viduje. Tinkamas ženklinimas ir organizuotas maršrutas taip pat gali padaryti būsimą patikrinimą ir priežiūrą veiksmingesnį.

Lanksti konfigūracija

Skirtingoms grandinėms gali prireikti skirtingų laidininkų dydžių. Viengyslių kabelių asortimentas, apimantis kelis skerspjūvius, leidžia sistemų projektuotojams pasirinkti laidų dydį pagal esamus reikalavimus, montavimo sąlygas ir galiojančius elektros reglamentus.

Kur dažniausiai naudojami šie kabeliai?

Elektros valdymo spintos

Valdymo spintelėse yra daug vidinių elektros jungčių. Maitinimo grandinėms, valdymo grandinėms, signalų sąsajoms ir komponentų jungtims gali reikėti skirtingų laidininkų dydžių ir maršruto kelių.

TheES standartiniai viengysliai kabeliai be apvalkalogali būti naudojamas vidaus spintelės laidams, kai taikomas montavimo būdas leidžia tokio tipo kabelį. Jų lanksčios maršruto charakteristikos gali padėti montuotojams sukurti organizuotus laidų kelius ribotoje spintelės erdvėje.

Paskirstymo lentos

Skirstomosios plokštės reikalauja patikimų jungčių tarp įeinančio maitinimo, grandinės apsaugos įtaisų, gnybtų blokų ir išeinančių grandinių. Viengysliai laidininkai gali būti naudojami vidinėms jungtims, kai pasirinktas kabelio tipas ir montavimo būdas atitinka elektros sistemos reikalavimus.

Pramonės automatikos įranga

Pramoninėse mašinose paprastai yra varikliai, jutikliai, valdymo komponentai, relės, PLC sistemos, kontaktoriai ir kiti elektros prietaisai. Laidų išdėstymas turi atitikti fizinį šių komponentų išdėstymą, išlaikant patikimas elektros jungtis.

LINSHENG kabeliai gali būti naudojami automatikos įrangos ir gamybos mechanizmų vidinėms elektros jungtims ten, kur kabelių specifikacijos atitinka eksploatavimo sąlygas.

Pastatų elektros sistemos

Europos standarto viengysliai kabeliai taip pat naudojami tinkamose gyvenamosiose ir komercinėse elektros instaliacijose, įskaitant apšvietimo grandines, paskirstymo jungtis ir stacionarius vidinius laidus.

Faktinis pritaikymas visada turi būti nustatomas pagal galiojančias nacionalines įrengimo taisykles, kabelio tipą, laidų dydį, vardinę įtampą, įrengimo aplinką ir reikalingą apsaugos metodą.

Kokius elektros parametrus pirkėjai turėtų patikrinti?

Pirmiau pateiktos specifikacijos turėtų būti traktuojamos kaip specifiniai produkto parametrai. Prieš užsakydami konkrečią instaliaciją, pirkėjai turėtų patvirtinti taikomą kabelio tipą, laidininko konstrukciją, izoliacijos medžiagą, temperatūros įvertinimą ir norminius reikalavimus.

Kaip laidininko dydis veikia kabelio pasirinkimą?

1,5 mm² mažesnėms grandinėms

1,5 mm² parinkties didžiausia laidininko varža yra 12,1 Ω/km, todėl ją galima naudoti tinkamiems mažesnės srovės laidams, kai montavimo reikalavimai leidžia tokio dydžio laidą.

2,5 mm² bendrosioms elektros jungtims

2,5 mm² versijos didžiausia laidininko varža yra 7,41 Ω/km, todėl dažniausiai manoma, kad ji atitinka įvairius elektros prijungimo reikalavimus. Faktinė leistina srovė priklauso nuo montavimo būdo, aplinkos temperatūros, grupavimo, izoliacijos ir taikomų standartų.

Nuo 4 mm² iki 10 mm² esant didesniems srovės reikalavimams

4 mm², 6 mm² ir 10 mm² parinktys suteikia laipsniškai didesnį laidų skerspjūvį tais atvejais, kai reikia didesnės srovės perdavimo galimybės. Pirkėjai turėtų apskaičiuoti reikiamą laidininko dydį pagal faktinę apkrovą ir montavimo sąlygas, o ne pasirinkti tik pagal nominalią įrangos galią.

16 mm² ir 25 mm² didesnėms jungtims

Galimi 16 mm² ir 25 mm² variantai elektros sistemoms, kurioms reikia didesnių laidų. Šioms programoms renkantis kabelį reikia atsižvelgti į įtampos kritimą, montavimo būdą, aplinkos temperatūrą, laidininkų grupavimą ir trumpojo jungimo sąlygas.

Kuo skiriasi kietieji ir suvytieji laidininkai?

Kietieji laidininkai

Tvirtas laidininkas susideda iš vieno laidžio elemento. Jis gali užtikrinti gana stabilią fiksuotų laidų struktūrą ir paprastai laikomas ten, kur kabeliui nereikia dažnai judėti.

Kietojo laidininko tinkamumas priklauso nuo montavimo aplinkos, lenkimo reikalavimų, gnybtų konstrukcijos ir taikomo kabelio standarto.

Suvytę laidininkai

Suvytą laidininką sudaro keli mažesni laidai, sujungti į vieną laidininką. Ši konstrukcija paprastai suteikia didesnį lankstumą nei to paties skerspjūvio ploto vientisas laidininkas.

Suvytos konfigūracijos gali būti naudingos, kai laidai turi būti lenkti arba kai montavimo erdvėje yra svarbus lankstumas.

Į ką reikia atsižvelgti montuojant kabelius be apvalkalo?

Apsauga nuo mechaninių pažeidimų

Kabelis be apvalkalo neturi tokios pat papildomos mechaninės apsaugos, kurią užtikrina apvalkalo konstrukcija. Todėl jis turėtų būti montuojamas tik tose programose ir vietose, kur leidžiamas pasirinktas kabelio tipas ir prireikus užtikrinama tinkama apsauga.

Teisingas maršrutas

Nutiesiant kabelius reikia vengti aštrių briaunų, pernelyg lenkimo, judančių komponentų, per didelio šilumos šaltinių ir kitų sąlygų, kurios gali pažeisti izoliaciją. Elektros spintelių viduje laidininkai turi būti išdėstyti taip, kad būtų išvengta nereikalingo mechaninio įtempimo.

Tinkamas nutraukimas

Gnybtai, jungtys, antgaliai ir kiti jungčių komponentai turi būti suderinami su laidininko tipu ir skerspjūviu. Prastas uždarymas gali padidinti kontaktinį atsparumą ir sukurti vietinį šildymą.

Apsvarstykite kabelių grupavimą

Kai kartu sumontuoti keli apkrauti laidininkai, gali sumažėti šilumos sklaida ir gali tekti reguliuoti leistiną srovę. Todėl nustatant srovės galią reikia atsižvelgti į įrengimo sąlygas ir galiojančias taisykles.

Kaip temperatūra veikia kabelio pasirinkimą?

Aplinkos temperatūra

Aplinkos temperatūra turi įtakos elektros kabelio šiluminėms savybėms. Kabelis, sumontuotas karšto valdymo spintoje, gali veikti skirtingomis sąlygomis nei tas pats kabelis, sumontuotas vėsesnėje aplinkoje.

Nurodytas kabelio darbinės temperatūros diapazonas turi būti lyginamas su faktinėmis įrengimo sąlygomis.

Laidininko darbinė temperatūra

Dabartinės gaminio specifikacijos numato darbinės temperatūros diapazoną nuo -30°C iki +90°C. Leidžiama srovė ir faktinis temperatūros kilimas vis tiek priklauso nuo montavimo būdo ir atitinkamų elektros reikalavimų.

Trumpalaikės temperatūros sąlygos

Gaminio specifikacijoje nurodyta trumpalaikė temperatūra iki +250°C. Šis parametras neturėtų būti aiškinamas kaip nuolatinė darbo temperatūra ir turi būti įvertintas pagal taikomą kabelio standartą ir konkrečias veikimo sąlygas.

Kodėl Europos standartai svarbūs perkant kabelius?

Standartizuoti gaminio reikalavimai

Europos kabelių standartai nustato reikalavimus, susijusius su laidų konstrukcija, elektrinėmis charakteristikomis, izoliacija, matmenimis ir bandymais. Naudojant kabelį, sukurtą pagal taikomą standartą, galima supaprastinti produktų pasirinkimą projektams, aptarnaujantiems Europos rinkas.

Projekto dokumentacija

Pramoniniams projektams ir elektros įrangos gamintojams gali prireikti techninių dokumentų, įrodančių, kad pasirinktos sudedamosios dalys atitinka nurodytus standartus ir rinkos reikalavimus.

LINSHENG nustato, kad EN 60228 ir HD 21.13 yra taikomi standartai savo ES standarto viengyslių kabelių asortimentui, o CE, RoHS ir REACH atitiktis gali būti tiekiama pagal klientų ir rinkos reikalavimus.

Vis dar galioja specifiniai rinkos reikalavimai

ES standarto kabelis neturėtų būti automatiškai laikomas tinkamu kiekvienam įrenginiui visose Europos šalyse. Prieš pirkimą taip pat reikia peržiūrėti nacionalinius elektros instaliacijos reglamentus, montavimo būdus, gaisro reikalavimus, aplinkos sąlygas ir projekto specifikacijas.

Kaip pirkėjai turėtų palyginti skirtingus kabelių tiekėjus?

Kokie kokybės testai yra svarbūs vieno branduolio kabeliams?

Laidininko varžos bandymas

Laidininko varžos bandymas padeda patikrinti, ar laidininkas atitinka nurodytas elektrines charakteristikas. Nuolatinė varža yra svarbi stabiliam srovės perdavimui ir nuspėjamam įtampos kritimo veikimui.

Tempimo ir pailgėjimo bandymai

Mechaninis bandymas gali būti naudojamas laidininko ir izoliacijos charakteristikoms įvertinti. Tempimo stiprio ir pailgėjimo matavimai suteikia informacijos apie tai, kaip medžiagos reaguoja į mechaninį įtempį.

Izoliacijos patikrinimas

Izoliacija turi būti patikrinta, ar nėra defektų, galinčių turėti įtakos elektros saugai. Patikrinimas gali apimti matmenų patikrinimą, išvaizdos patikrinimą ir elektros bandymus pagal taikomą gaminio standartą.

Išvaizdos patikrinimas

Vizuali apžiūra padeda nustatyti paviršiaus defektus, matmenų neatitikimus, spausdinimo problemas ar kitus gamybos sutrikimus prieš supakuojant ir išsiunčiant kabelį.

Kaip LINSHENG gali padėti elektros įrangos gamintojams?

Keli laidininkų dydžiai

LINSHENGsuteikia įvairių laidų skerspjūvių nuo 1,5 mm² iki 25 mm², todėl įrangos gamintojai, elektros rangovai ir platintojai gali pasirinkti skirtingus dydžius pagal projekto reikalavimus.

Į OĮG orientuotas tiekimas

Elektros įrangos gamintojai gali reikalauti konkrečių laidininkų konstrukcijų, izoliacinių medžiagų, spalvų, pakuočių, ženklinimo, techninės dokumentacijos. Individualizuotos kabelių konfigūracijos gali būti įvertintos pagal projekto reikalavimus.

Programos įvairiose pramonės šakose

TheES standartiniai viengysliai kabeliai be apvalkaloGali būti svarstomas valdymo spintų, skirstomųjų skydų, pramonės automatikos įrangos, mašinų laidų ir tinkamos gyvenamosios ar komercinės elektros instaliacijos atveju.
